1. 控制按钮

控制按钮简称按钮， 是最常用的主令电器。 按钮为手动控制， 可作远距离电气控制使用。 按钮的结构示意如图 5.21 所示， 其图形及文字符号如图 5.22 所示。

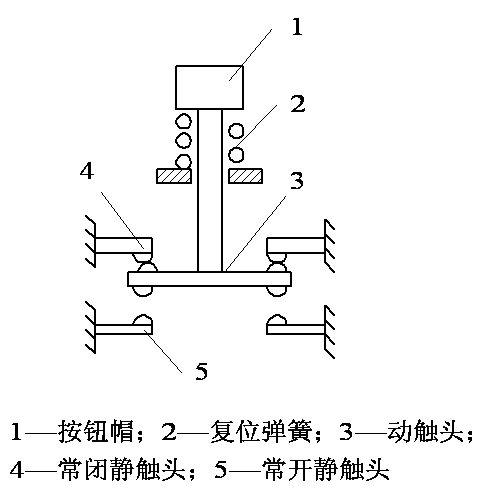

按钮结构示意

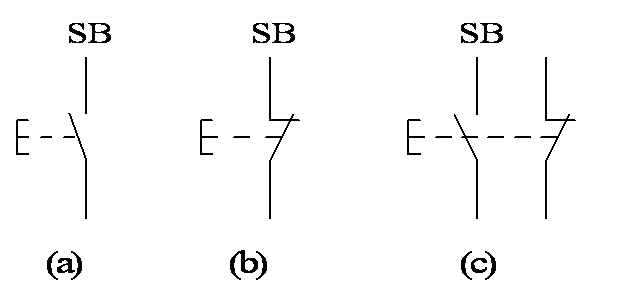

按钮的图形和文字符号(a) 常开触点； (b) 常闭触点； (c) 复式触点

按钮可根据实际工作需要组成多种结构形式， 如LA18 系列按钮采用积木式结构， 触头数量按需要拼装， 最多可至六对常开触点和六对常闭触点。 工作中为便于识别不同作用的按钮， 避免误操作， 国标GB 5226-85 对其颜色规定如下：

(1) 停止和急停按钮： 红色。 按红色按钮时， 必须使设备断电、 停车。

(2) 启动按钮： 绿色。

(3) 点动按钮： 黑色。

(4) 启动与停止交替按钮： 必须是黑色、 白色或灰色， 不得使用红色和绿色。

(5) 复位按钮： 必须是蓝色； 当其兼有停止作用时， 必须是红色。

2. 行程开关

行程开关又称限位开关， 用于机械设备运动部件的位置检测， 是利用生产机械某些运动部件的碰撞来发出控制指令， 以控制其运动方向或行程的主令电器。

行程开关从结构上可分为操作机构、 触头系统和外壳三部分。 图 5.23 为行程开关的外形及结构图， 图中的单轮和径向传动杆式行程开关可自动复位， 而双轮行程开关则不能自动复位。 行程开关结构如图（b）所示， 当移动物体碰撞推杆或滚轮时， 通过内部传动机构使微动开关触头动作， 即常开、 常闭触点状态发生改变， 从而实现对电路的控制作用。

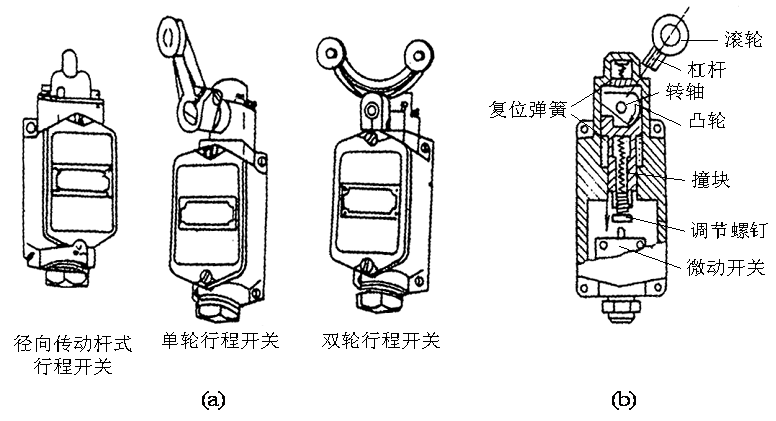

行程开关及结构示意 (a) 外形； (b) 结构

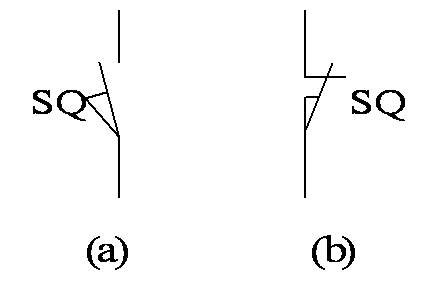

行程开关的图形和文字符号 (a) 常开触点； (b) 常闭触点

3. 万能转换开关

万能转换开关主要用于低压断路操作机构的分合闸控制, 各种控制线路的转换, 电气测量仪器的转换， 也可用于小容量异步电动机的启动、 调速和换向控制， 还可用于配电装置线路的转换及遥控等。

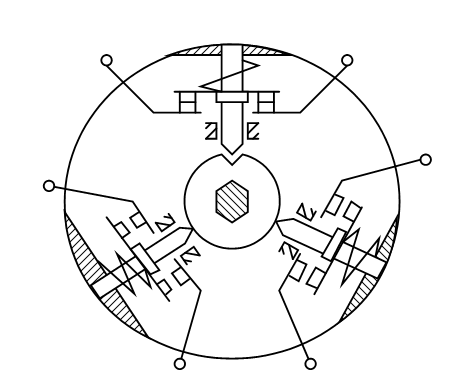

万能转换开关单层结构示意

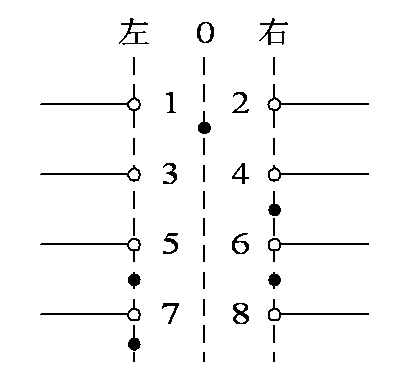

万能转换开关的图形符号

4. 主令控制器

主令控制器是用来按顺序频繁切换多个控制电路的主令电器， 主要用于轧钢及其他生产机械的电力拖动控制系统， 也可在起重机电力拖动系统中对电动机的启动、 制动和调速等进行远距离控制。

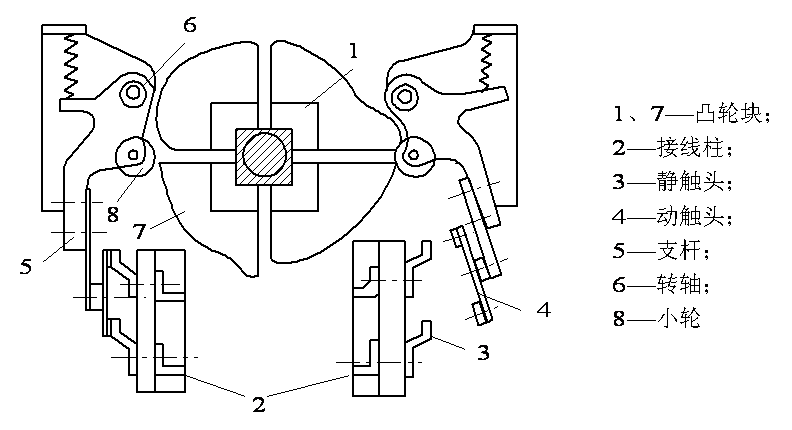

主令控制器的结构示意如图 所示， 主要由转轴、 凸轮块、 动静触头、 定位机构及手柄等组成。 其触点为双断点的桥式结构， 通常为银质材料， 操作轻便， 允许每小时接电次数较多。
