英特尔超级本报价（英特尔游戏本推荐）
2021年末，伴随第11代酷睿处理器TigerLake的发布，英特尔基于此推出了Evo平台认证，延续并发展了雅典娜计划，为轻薄本的使用体验树立新标准。不过俗话说的好，罗马并非一天建成的，回顾历史，一些里程碑式的产品、理念及标准都对整个PC行业的发展产生了重要的影响。

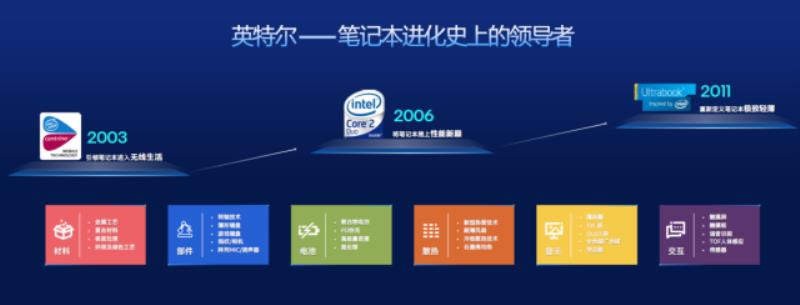

当然Evo平台也并不是英特尔第一次为PC行业树立标准了，本篇文章就带大家回顾一下笔记本电脑的进化之路。
奔腾M与迅驰——不但是酷睿的前身，同时也为笔记本发展引领了方向

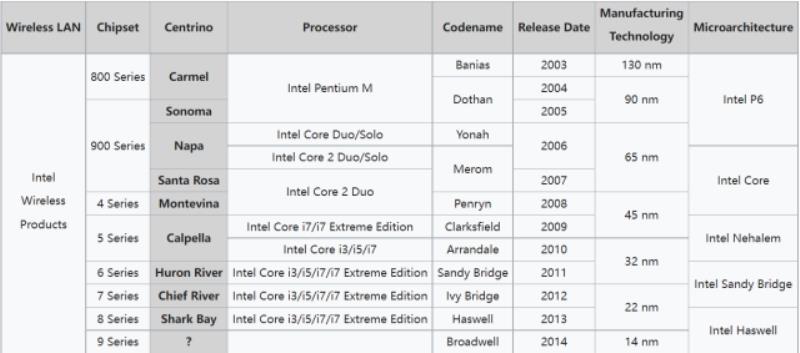

迅驰（英文名：Centrino），是英特尔公司旗下的结合奔腾M处理器（之后是酷睿处理器）、英特尔芯片组和英特尔无线网卡的移动计算解决方案的品牌。每当开发新一代技术都会再使用新的英文开发代号区别，因此迅驰泛指英特尔奔腾M或酷睿笔记本电脑主板及无线网络解决方案组合的总称。2003年到2009年之间，英特尔推出了两代迅驰技术，涉及到七代处理器，对整个行业影响巨大。人们在选购电脑的时候，只要看到迅驰的标签，就直接和“好电脑”挂钩。
简单回顾一下，首代迅驰的开发代号为Carmel，于2003年3月正式启动。第一代迅驰平台提供奔腾M处理器（代号为Banias、P6微架构、工艺制程130nm，是第一款专门为笔记本电脑设计的处理器），英特尔855芯片组系列主板，支持IEEE802.11b或IEEE802.11ab标准的Wi-Fi无线网络接收器。凭借着P6微架构，奔腾M处理器在当时就展现出极高的能效比，在满足高性能的同时也兼顾降低功耗和发热，因此非常适合笔记本这样的移动平台。而Wi-Fi无线网络的支持，则开辟更多使用场景，树立了笔记本电脑移动办公的可能性。总之，高性能低功耗的处理器＋无线网络连接，对未来的笔记本发展指引了方向。
Sonoma是英特尔第二代迅驰平台，在2005年1月启动。Sonoma平台升级了代号为Dothan的奔腾M处理器（依旧是P6微架构，工艺制程为90nm），采用900芯片组系列主板，支持更先进的IEEE802.11bg或IEEE802.11abg的Wi-Fi网络。
时间来到了2006年，Napa是英特尔推出的第三代迅驰平台。Napa平台没有继续使用奔腾M处理器，而是采用了65nm工艺制程、代号为Yonah的酷睿双核处理器。Yonah是英特尔P6微架构的集大成之作，也是酷睿品牌的首次亮相！对笔记本乃至整个PC行业都有着深远的影响。
酷睿处理器——将笔记本推上性能之巅！
同样是2006年，在当时的桌面台式机市场，英特尔奔腾4奔腾D采用的Netburst微架构已经面临瓶颈，陷入了高频低能以至于高发热高功耗的尴尬，急需一个拥有全新设计思路的高效率微架构来提高竞争力。后续的故事很多DIY老玩家已经知道了，代号为Conroe的酷睿2双核处理器横空出世，Conroe延续了P6微架构的设计思路，并进一步加以改进，带来了极大的性能飞跃和能耗比改进，将对手远远甩开，也树立了后续十余年市场竞争中的领导地位……
前面说过，Yonah乃至整个P6微架构都和酷睿有着很深的血缘关系，随着酷睿2双核处理器在桌面DIY台式机领域大放异彩，英特尔也面向笔记本市场，同步对迅驰平台进行了更新。SantaRosa平台使用开发代号为Crestine的新芯片组，搭载代号为Merom的酷睿2双核处理器（对应台式机Conroe），而除了性能与能耗比的大幅跃进之外，与此同时SantaRosa平台所支持的IEEE802.11n技术将使无线传输速度大幅提升至300Mbps。
开发代号为Montevina是第五代迅驰平台，于2008年7月15日正式发布，升级了代号为Penryn的酷睿2双核处理器，得益于45nm工艺制程，Penryn能耗比进一步提高，让笔记本电脑的续航能力持续增强。Montevina这一带迅驰平台被称作“迅驰2”。
随着酷睿2双核与酷睿体系微架构的成功，并逐步获得了市场的广泛认可，此时英特尔也开始使用“酷睿ix（i3、i5、i7、i9）”的品牌来进行市场宣传，迅驰品牌和Logo的出现频次逐步降低。
超极本——重新定义笔记本极致轻薄

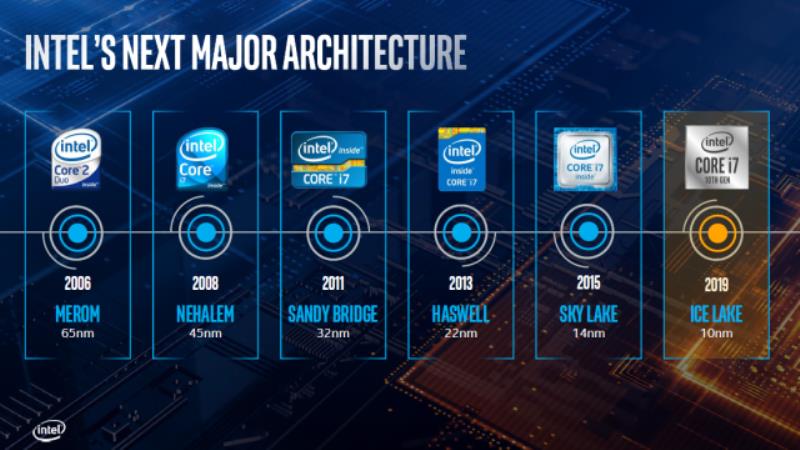

在酷睿2双核大放异彩的同时，英特尔也开启了TickTock模式来对旗下的处理器产品进行强化升级。在2009年，推出代号为Nehalem微架构（移动平台代号为Clarksfield），Nehalem微架构是Conroe的进一步强化，基本建立在Conroe微架构的骨架上，外加增添了SMT、三级缓存、TLB和分支预测的等级化、IMC、QPI和支持DDR3等先进技术，IPC进一步提高。2010英特尔将Nehalem的工艺制程升级为32nm，这就是Westmere（移动平台代号为Arrandale），得益于先进的工艺制程，Westmere的能耗比进一步增强。
2011年到2015年，英特尔的酷睿处理器延续了良好的发展趋势，得益于性能强大且能耗比突出的酷睿处理器，英特尔正式推出了Ultrabook超极本这一新品类，旨在推动笔记本走向轻薄化发展。根据英特尔官方的定义，超极本通常具有以下特性：舍弃非必要的插槽与设备。故光盘等接口皆得依靠外接设备；搭配低电压、低TDP的ConsumerUltraLowVoltage处理器；机身厚度薄，重量较普通电脑轻一半以上，方便携带；绘图与游戏性能相对较弱。伴随着酷睿处理器微架构和工艺制程的持续改进，从第二代酷睿SandyBridge到第三代酷睿IvyBridge再到第四代酷睿Haswell，超极本的发展规划和标准也在逐步改进提高。
首先是2011年第四季度的第一批产品，也就是超极本的第一阶段，需满足以下标准：
机身厚度薄于20mm（0.8英寸）
机身重量轻于1.4kg（3.1磅）
超长待机–至少5～8小时
超主流价格–大约$1,000USD
无光盘驱动器
使用SSD作为主要存储介质
使用CULV（17WTDP）英特尔SandyBridge处理器
Corei5-2467M（1.6GHz）
Corei5-2557M（1.7GHz）
Corei7-2637M（1.7GHz）
Corei7-2677M（1.8GHz）
集成英特尔HD3000图形芯片（12EUs）
2012年的第二阶段：
更新至CULV英特尔IvyBridge处理器
计划支持:
比SandyBridge提升30％的图形处理能力
比SandyBridge提升20％的处理器计算性能
支持USB3.0,PCIExpress3.0
集成英特尔HD4000图形芯片
2013年的第三阶段：
更新至CULV英特尔Haswell处理器
全新的节能系统–仅有2011年超轻薄笔记本电脑的一半功耗
多核心制造工艺（Westmere）
集成英特尔HD4xxx-5xxx图形芯片
伴随着超极本概念的推广，以及后续的持续发展，笔记本轻薄化已经成为了不可逆转的行业趋势，与此同时续航时间也在普遍增强，当然产品形态与操作方式也变得更加多样化，可以说英特尔的超极本概念开辟了如今轻薄本这一品类。
总结与展望
随着产业链整体的不断进步，轻薄本这一品类逐步走向成熟，也获得了广大用户群体的认可。面对新的市场环境，以及用户新的需求，英特尔在2019年同步第10代酷睿处理器IceLake为行业带来了ProjectAthena雅典娜计划项目。而后续的Evo平台认证标准，也可以理解为雅典娜计划的持续发展。
那么相比于此前的迅驰平台、酷睿品牌处理器以及超极本概念，全新的Evo平台认证标准又是如何让笔记本电脑获得再次进化的呢？敬请期待下一期内容……
