17 美的SYS1913电磁炉

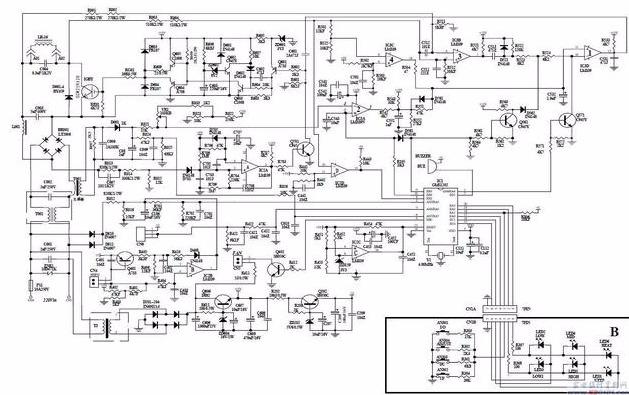

美的SYS1913电磁炉电路

故障现象1：报警无锅。

故障原因：0.3uF/1200V电容变质。

分析与检修：电磁炉报警无锅，就是报警无负载，是CPU检测到电磁炉的电流小或加热线盘形成的脉冲数量不符合要求。通电测试IGBT管的300V供电正常，测LM339的各引脚电压基本正常，如下表所列。改用电阻法，在路检测互感器及次级所接二极管等器件，没有发现异常，测驱动管正常。代换0.3uF/1200V高频谐振电容后，故障排除。

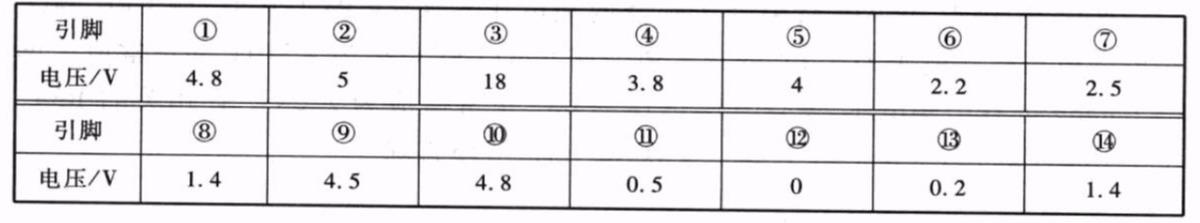

美的SYS1913电磁炉LM339各脚电压正常值

故障现象2：不通电。

故障原因：C2（5uF/400V）电容、IGBT管损坏。

分析与检修：打开电磁炉上壳，查保险管熔断、IGBT管的EC极间击穿、全桥和驱动管正常。通电测C2两端电压为230V，正常值应为300Ⅴ左右。经查C2失效，导致电磁炉LC振荡频率编高，形成的脉冲幅度过高，将IGBT管击穿。更换上述损坏器件后，故障排除。

故障现象3：不通电。

故障原因：变压器初级开路。

分析与检修：打开电磁炉，检查保险管正常。测变压器初级已经开路，根据经验多是初级绕组串联的130度C温度保险熔断，可进行修复。方法将变压器铁芯拆下，取出初级绕组内的温度保险，然后购买一个温度保险安装上，或用软导线中的一根金属丝代用。开机5V等恢复正常，放锅开机，加热正常。

故障现象4：不报警，不加热。

故障原因：R27阻值变大。

分析与检修：根据故障现象推理，是同步控制电路或加热脉冲处理电路有故障。通电测IGBT管的C极300V电源正常，测LM339的各脚电压，发现5脚电压远远低于正常值4V，对相关的R24、R27、C19进行检查，结果为R27阻值变大。更换R27后故障排除。

故障现象5：开机发岀“吱吱”响。

故障原因：R26阻值变大。

分析与检修：通电测5V、18V、300V电源均正常，测LM339各引脚电压，发现同步输入的4、5脚电压均为4V，正常时凡同步输入的“一”、“ ”极应有0.3V左右的压差。对相关的R23、R24、R27、Z3、C19进行检查，结果为R26阻值变大。更换R26后，再测LM339的4脚电压为3.7V、5脚电压为4V，放好锅开机一切恢复正常。

故障现象6：开机不加热报警。

故障原因：R34（330千欧/1W）阻值变大。

分析与检修：CPU执行开机程序时，在检测锅温、IGBT管温度、电网电压、主回路电流和脉冲任意一项不符合要求时，就会禁止加热并报警。

通电测锅温、IGBT管温度传感器两端电压为4.4V正常值，测CPU的4脚电网电压检测电压为3.2V正常值。测IGBT管C极为310V正常值。再测LM339的各引脚电压，发现6脚电压为0V，正常值应为2.2V。查相关的R34、R33、C22、C23，结果是R34开路。更换R34后故障排除。

18 美的SP198电磁炉

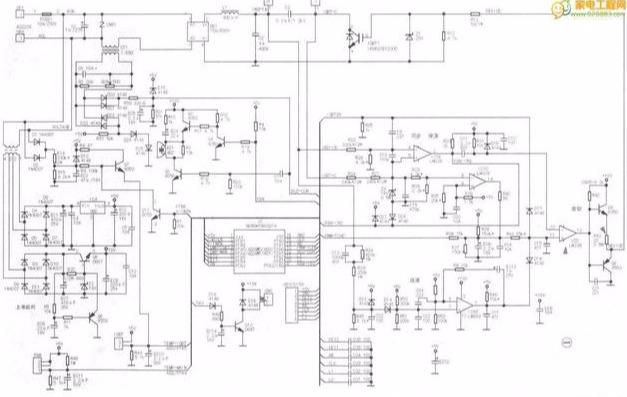

美的SP198电磁炉电路

故障现象：有规律的间歇加热。

故障原因：在炉温传感器两端并联47千欧。

分析与检修：将电磁炉的单根电源线钳于钳形表口中，放好锅具开机，电磁炉开始加热，电流上升到约4A突然下降为0A，同时停止加热，约1s又加班，重复上述过程。整机电流在允许范围内电间歇加热，可将过流保护的可能排除，只需考虑以下原因：

（1）LM339组成的高压保护电路起控点过早。

（2）加热线盘中间的炉温传感器及所接器件不良。

（3）IGBT管底部的温度及所接器件不良。

通电测试5V、18Ⅴ、300V电源均正常，LM339的各脚电压也正常。比较炉温传感器、功率管温度传感器两端电压基本一致。断电后测试两个温度传感器阻值为90千欧也正常。试着在炉温传感器插头两端并联一只47千欧电阻后，电磁炉开始连续加热。

温馨提示：遇有此种情况和冬季低温环境不能开机加热时，可试着在炉温传感器两端并联一个电阻，并联电阻的阻值原则上越大越好，因为过小会造成采集的炉温低于实际值较多，引发击穿IGBT管等不良现象。

19 美的PF18B电磁炉

美的PF18B电磁炉电路

故障现象：功率很低无法调节。

故障原因：7805稳压器损坏。

分析与检修：电磁炉加热时，CPU将用户设定功率、3脚电网电压检测值、9脚电压保护信息、20脚主回路电流信息等按程序逻辑运算后，确定当前电磁炉的输出功率，对11脚的脉冲进行分频和占空比设置后，由10脚输出相应占空比的PWM控制信号，经R50、C9、C3、R40、C25积分变换为相应的直流电压，提供给IC2 LM339的9脚，与8脚的同步振荡锯齿波比较后，在14脚形成相应占空比的加热脉冲，通过IC3 LM339、Q9、Q10送IGB丁管的G极。

功率低的直接原因，是电磁炉消耗电网电压的能量小，电磁炉只有在IGBT导通时间才大量消耗电网电能，足够IGBT管G极输入的加热脉冲过窄，在每个加热周期内IGBT管导通时间过短。该故障可能发生的原因有：

（1）CT1次级阻值接触不良、C13击穿、D2~D7击穿或开路、C2击穿或漏电、VR1调节过度。

（2）R38阻值变大、C29、C4漏电，Q7击穿或开路。

（3）R2、R27阻值变大、Z4击穿或漏电。

（4）Z4开路、R21变大。

（5）4MHz晶体损坏。

（6）7805稳压损坏。

打开电磁炉，用万用表测试易损件CT1次级、D4~D7、C2、VR1、R38电阻没有发现异常。通电测5V电压不足5V，但测稳压器7805的1脚电源输入为18V正常，脱开3脚再测空脚仍低于5V。说明5V稳压器有问题，更换7805后，电磁炉加热功率恢复正常。

20 美的MC一PSY20D电磁炉

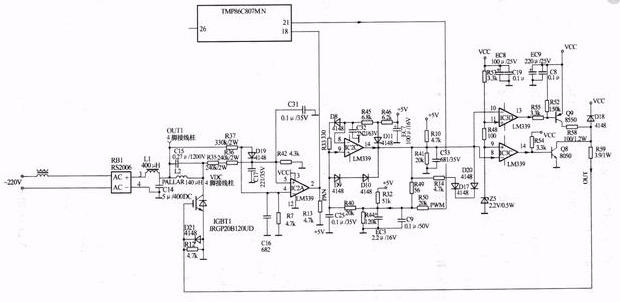

美的MC一PSY20D电磁炉电路

故障现象：放蒸锅加热正常，放炒锅报警无锅。

故障原因：R36（240千欧/2W）变大。

分析与检修：通电开机，CPU由21脚PWM间歇性输出检锅脉冲，按箭头方向传输和处理后，驱动IGBT管间歇性导通，激励加热线盘和电容C15形成LC谐振，其谐振脉冲由R35~R37等送IC2A LM339的5脚和4脚比较后，在2脚同步的方波脉冲，送CPU的18脚分析，作为判断有无锅具放置依据。当18脚分析结果为脉冲数量少时认为有锅，反之认为无锅。

该电磁炉挑锅，是LC谐振电路或其脉冲信息反馈电路有问题。打开上盖，观察C15无鼓包、漏液现象。用万用表电阻挡查加热线盘两端易损的大电阻R35~R37发现R36由标称值240千欧，变成243千欧，更换后，电磁炉挑锅故障排除。

,
