​水流开关工作原理图解（水流开关工作原理）

水流开关工作原理图解（水流开关工作原理）

水流开关也称为流量开关，水流开关在冷水机组和空调工程的水系统中应用广泛, 它能保证空调系统安全、高效地运行。通常水流开关在应用时只能定性地保证空调系统的安全和高效运行, 而不能定量、准确地设定水流开关闭合和断开时的流量值。当水流量变化时, 水流对靶片产生的作用力使得杠杆转动, 控制电路闭合或断开, 从而达到自动控制的目的。控制。

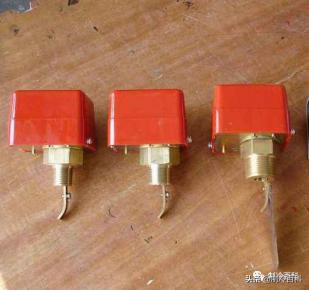

水流开关由磁芯、复位弹簧、锻铜或聚碳外壳和传感器组成。水流开关的作用是：

1、检测管路中液体是否流动和流动的量（流量，也就是液体流动压力）是否达到要求，同时靠开关电接点输出（提供）一个信号的通断的状态。

2，设备系统靠检测有无信号或控制电流从此开关上通过（水流开关电接点的通、断状态），来判断管路系统的工作状况，给出相应的控制或运行方式或措施。

工作原理

当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出 “0”开关信号,停止系统的工作。

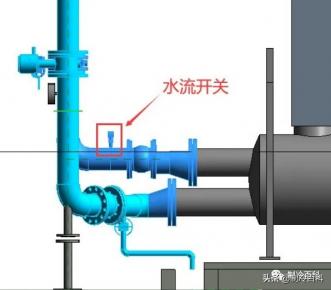

安装方法

垂直安装：当垂直安装时，应装在由下至上流动的管段上。

水平安装：当安装在水平管道的上端时，应保证介质是满管，以防探头只接触到空气而未接触到介质。

倒装：当安装在水平管道的下端时，应保证管道底部没有沉淀物，以免探头被沉淀物覆盖而无法与探头充分接触。
