国标螺纹的一般知识

一.螺纹的分类

1.螺纹分内螺纹和外螺纹两种；

2.按牙形分可分为：１）三角形螺纹 ２）梯形螺纹 ３）矩形螺纹 ４）锯齿形螺纹；

3.按线数分单头螺纹和多头螺纹；

4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；

5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等

二.米制普通螺纹

1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；

2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；

2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

公称直径

螺距P

铸铁底孔

碳钢底孔

外螺纹光杆直径

公称直径

螺距P

铸铁底孔

碳钢底孔

外螺纹光杆直径

M5

0.8

4.1

4.2

4.9

M24

3

20.8

21

23.7

M6

1

4.9

5

5.9

M27

3

23.8

24

26.7

M8

1.25

6.6

6.7

7.9

M30

3.5

26.3

26.5

29.6

M10

1.5

8.3

8.5

9.8

M33

3.5

29.3

29.5

32.6

M12

1.75

10.3

10.4

11.8

M36

4

31.7

32

35.5

M14

2

11.7

12

13.7

M42

4.5

37.2

37.5

41.5

M16

2

13.8

14

15.7

M48

5

42.5

43

47.5

M18

2.5

15.3

15.5

17.7

M56

5.5

50

50.5

55.5

M20

2.5

17.3

17.5

19.7

M64

6

57.5

58

63.5

3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。然后根据具体情况调整至合适加工底孔直径，具体参考https://www.toutiao.com/a6516065915291828749/

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）

1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

2.用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8；

3.标记示例：

圆锥内螺纹 Rc 3/8

圆柱内螺纹 Rp3/8

圆锥外螺纹 R3/8

当螺纹为左旋螺纹时 Rc 3/8-LH（LH表示左旋螺纹）

常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸：

表2

尺寸代号

每寸牙数

大径

中径

小径

建议底孔

基准距离

有效长度

1/8

28

9.728

9.147

8.566

φ8.4

4.0

6.5

1/4

19

13.157

12.301

11.445

φ11.2

6.0

9.7

3/8

19

16.662

15.806

14.950

φ14.7

6.4

10.1

1/2

14

20.955

19.793

18.631

φ18.3

8.2

13.2

3/4

14

26.411

25.279

24.117

φ23.6

9.5

14.5

1

11

33.249

31.770

30.291

φ29.7

10.4

16.8

1-1/4

11

41.910

40.431

38.952

φ38.3

12.7

19.1

1-1/2

11

47.803

46.324

44.845

φ44.1

12.7

19.1

4.GB 7306规定的标记方法与ISO7/1的规定是一样的。在ISO 7/1作出统一之前，各国的标记方法如下：

表3

标准号 螺纹种类

圆锥内螺纹

圆柱内螺纹

圆锥外螺纹

ISO

ISO7/1-1982

Rc1/2

Rp1/2

R1/2

英国

BS 21-1973

Rc1/2″

Rp1/2″

R1/2″

法国

NF E03-004

——

G1/2″J

G1/2″

德国

DIN 2999

——

Rp1/2-DIN299

R1/2DIN2999

日本

JIS 130203

PT1/2″

PS1/2″

PT1/2″

苏联

ГOCT 6211

KTPYБ1/2″

——

KTPYБ1/2″

GB

GB 133-74

ZG1/2″

——

ZG1/2″

四.60°圆锥管螺纹（GB/T 12716-91）

1.该螺纹等效于美国国家标准ANSI B1.20.1中NPT螺纹部分。只有圆锥内螺纹和圆锥外螺纹一种连接形式。

2.60°圆锥管螺纹与55°圆锥管螺纹的相同点：

2.1.螺纹本身具有密封性。

2.2.圆锥角：1：16

2.3.通过控制基面距离（基准长度）来控制直径尺寸。

2.4.允许在螺纹副内加入密封物。

3.60°圆锥管螺纹与55°圆锥管螺纹的不同点：表4

项目

60°圆锥管螺纹

55°圆锥管螺纹

标记

NPT 3/8

Rc 3/8、Rp3/8、R3/8

牙型角

60°

55°

牙距不同

表5

表2

公差要求

高

低

用途

汽车、飞机、机床中管路连接

水、煤气等低压管路系统

4.代号NPT即旧标准代号Z：

标记：NPT 3/8、NPT 3/8－LH，其中LH表示左旋。

表5 常用螺纹的基本尺寸

尺寸代号

每寸牙数

大径

中径

小径

建议底孔

基准距离

牙数

1/8

27

10.242

9.489

8.736

φ8.6

4.102

4.36

1/4

18

13.616

12.487

11.358

φ11.1

5.786

4.10

3/8

18

17.055

15.926

14.797

φ14.5

6.096

4.32

1/2

14

21.223

19.772

18.321

φ17.9

8.128

4.48

3/4

14

26.568

25.117

23.666

φ23.2

8.611

4.75

1

11.5

33.228

31.461

29.694

φ29.2

10.160

4.60

1-1/4

11.5

41.985

40.218

38.451

φ37.9

10.668

4.83

1-1/2

11.5

48.054

46.287

44.520

φ43.9

10.668

4.83

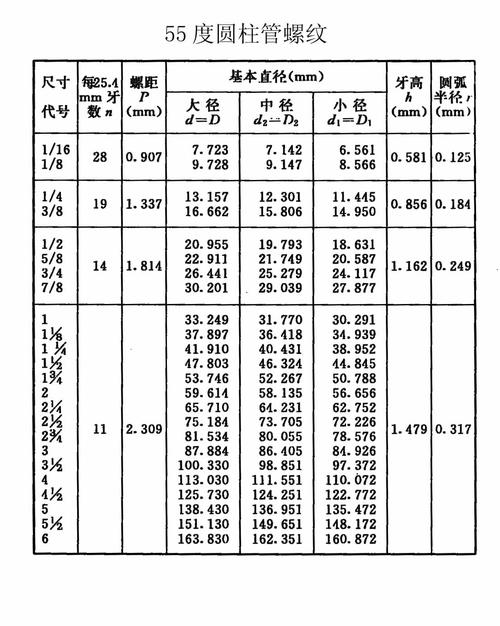

五.非螺纹密封的管螺纹（GB 7307）

1.该螺纹标准与ISO 228/1相同。

2.牙型角：55°，锥度：1：16。

3.标记示例：

11/2左旋内螺纹 G11/2-LH（右旋不标）

11/2A级外螺纹 G11/2A

11/2B级外螺纹 G11/2B

内外螺纹装配 G11/2 /G11/2A

表6 常用基本尺寸

尺寸代号

每寸牙数

大径

中径

小径

建议底孔

基准距离

有效长度

1/8

28

9.728

9.147

8.566

φ8.8

4.0

6.5

1/4

19

13.157

12.301

11.445

φ11.7

6.0

9.7

3/8

19

16.662

15.806

14.950

φ15.2

6.4

10.1

1/2

14

20.955

19.793

18.631

φ18.9

8.2

13.2

3/4

14

26.411

25.279

24.117

φ24.4

9.5

14.5

1

11

33.249

31.770

30.291

φ30.6

10.4

16.8

1-1/4

11

41.910

40.431

38.952

φ39.2

12.7

19.1

1-1/2

11

47.803

46.324

44.845

φ45.1

12.7

19.1

4.用途：非螺纹密封的管螺纹主要用于压力较低的不、煤气管道，连接时就加填料或密封质（麻丝、铅丹、聚四氟乙烯胶带等），以防止渗漏。

5.非螺纹密封的管螺纹与用螺纹密封的管螺纹相同点是：两者牙型一样均为55°，相同规格螺纹的螺距、牙高、基本直径相同。

6.非螺纹密封的管螺纹与用螺纹密封的管螺纹不同点是：

6.1.用螺纹密封的管螺纹内螺纹有圆柱螺纹和圆锥螺纹两种形式，外螺纹只有圆锥螺纹一种形式。

6.2.非螺纹密封的管螺纹不论内外螺纹都只有圆柱螺纹一种形式。

6.3.两种螺纹部分规格的公差不同。

6.4.非螺纹密封的内圆柱管螺纹可以和用螺纹密封的外圆锥管螺纹相连接，但非螺纹密封的外圆柱管螺纹却不可以和用螺纹密封的内管螺纹形成用螺纹密封的连接。

7.各国的不同标记方法：表7

标准号 螺纹种类

圆柱内螺纹

圆柱外螺纹

ISO

ISO228/1-1982

G1/2

G1/2A B

英国

BS 2779-1973

G1/2″

G1/2″A B

法国

NF E03-005

G1/2″H

G1/2″A B

德国

DIN 259

R1/2

K1/2

日本

JIS 130202

PF1/2″A B

PF1/2″A B

苏联

ГOCT 6357

TPYБ1/2″Kл2 Kл3

TPYБ1/2″Kл2 Kл3

GB

GB 133-74

G1/2″

G1/2″

六.米制锥螺纹（GB1415）

1.标记：ZM10、ZM10-S、ZM10/ZM10、ZM10/ZM10-S。

2.ZM-米制锥螺纹的标记代号；标准基准距离时，省略基准距离代号；S-短基准距离。

3.用途：适用于气体或液体管路系统依靠螺纹密封的连接螺纹（水、煤气管道用管螺纹除外），必要时允许在螺纹配合面间加密封填料提高其密封性。

4.公径直径/螺距

直径

6,8,10

12,14,16,18,20,22,24

27,30,33,36,39,42,45,48,52,56,60

螺距

1

1.5

2
