预留预埋是机电安装工程至关重要的一个环节，要配合主体工程一起进行，这项工作没做好的话，后期处理往往要牵扯土建与装饰等多专业，造成很大麻烦，因此要格外重视施工工艺，以保不出错漏。本文基于工程实例，详解机电安装预留预埋施工工艺，以供大家参考实施。

预留预埋施工流程图

建筑安装预留预埋施工详解，干货

下面从这五个方面全面详解预留预埋施工

①套管预埋 ②线盒预埋 ③线管预埋

④二次预埋 ⑤成品保护

1）套管制作

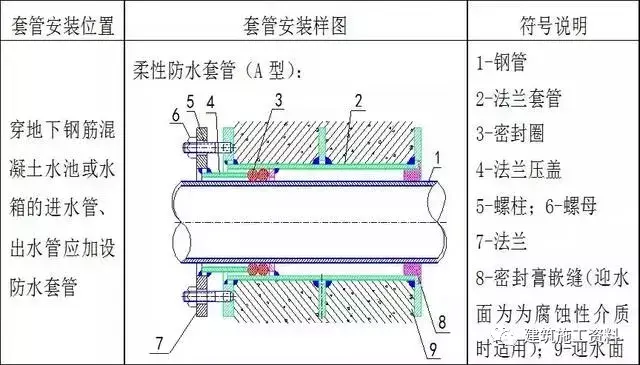

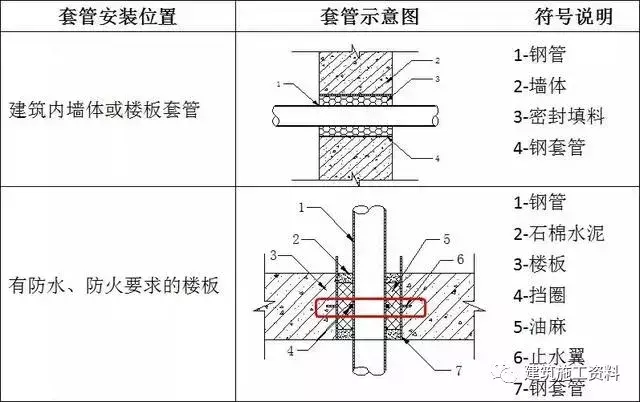

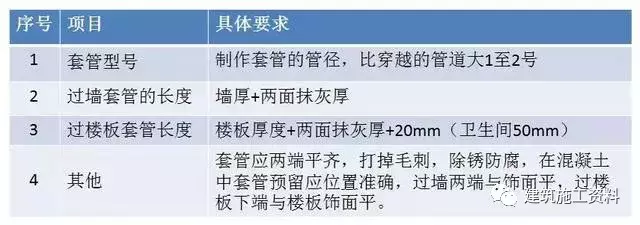

根据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、一般填料套管进行逐层、逐部位数量统计，同时根据结构墙体的厚度确定预埋套管的长度，列出详细各种类型套管清单；预留孔洞的位置及位移偏差符合规范要求及允许偏差值内，套管要求见下表：

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

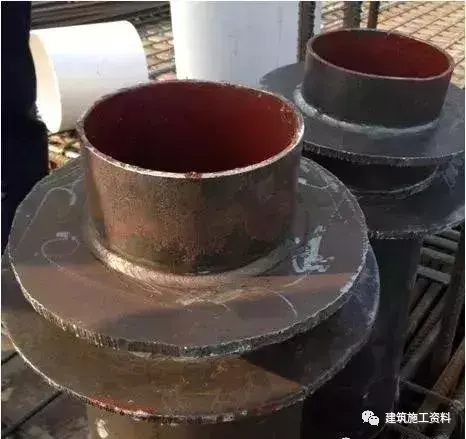

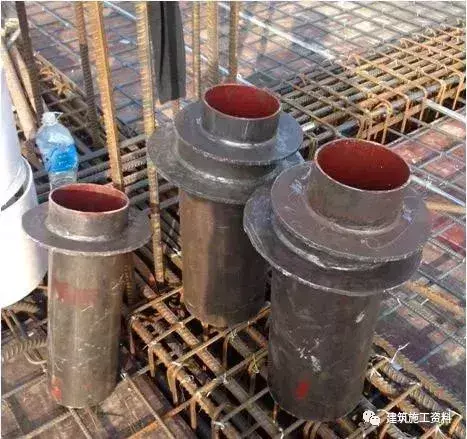

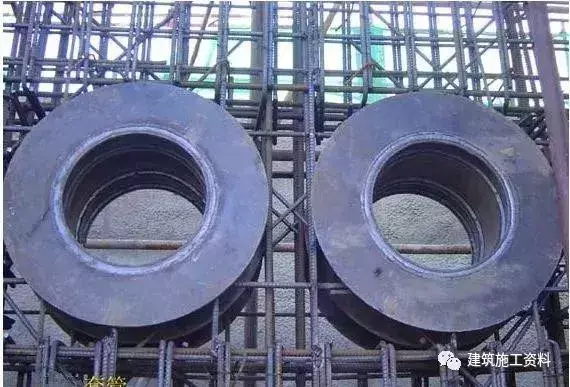

套管制作实物

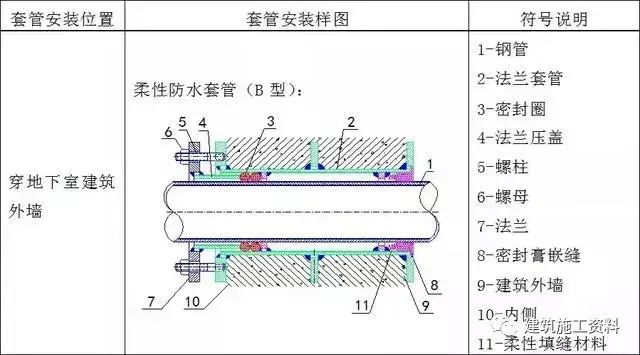

2）套管选型

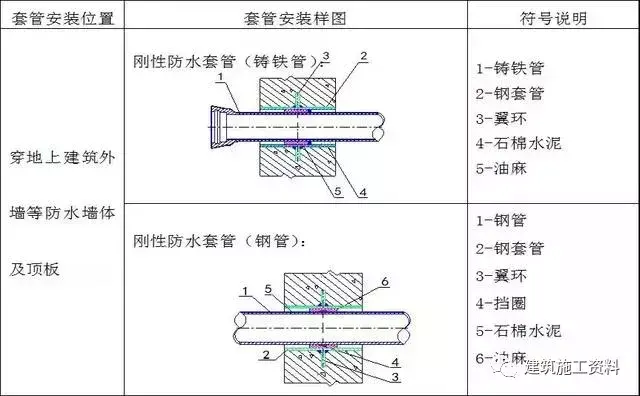

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

3）套管安装

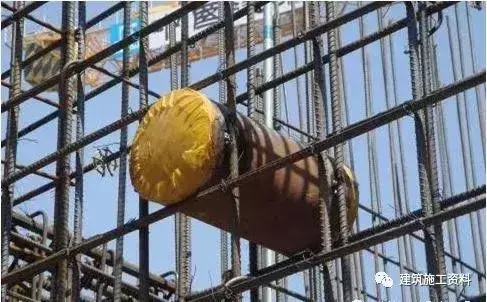

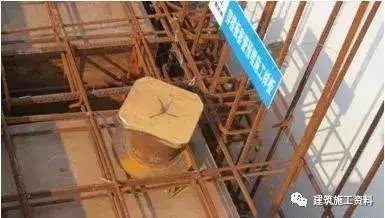

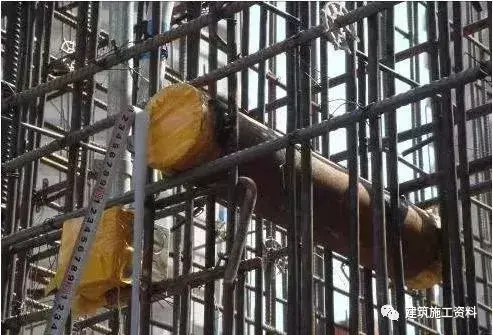

主体结构钢筋绑扎好后，按照深化设计图标高几何尺寸找准位置，然后将刚性防水套管置于钢筋中进行加固。

建筑安装预留预埋施工详解，干货

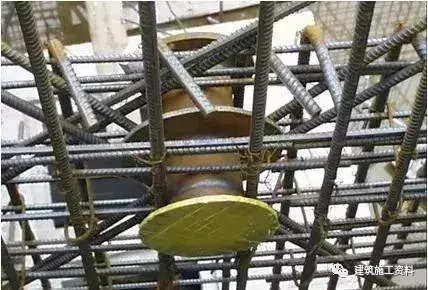

楼板套管

建筑安装预留预埋施工详解，干货

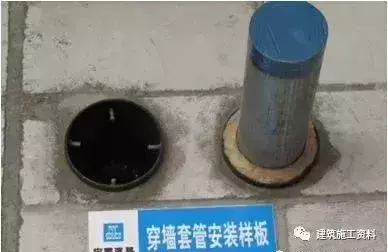

二次结构墙体套管

使用结构钢筋或附加钢筋采取“#”型对套管进行加固，“#”型钢筋的交叉点、套管与钢筋交叉点进行焊接，使套管牢固的固定在钢筋网中。柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装。

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

一般填料套管安装

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

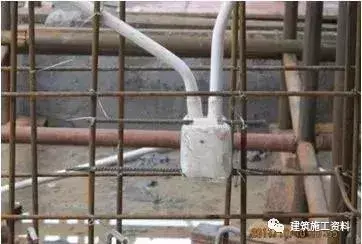

现浇混凝土墙柱上的电盒预埋施工时要控制好标高及与墙面的距离。在埋设时为了防止位置偏移，在预埋管和线盒用4根附加钢筋箍起来，再与主筋绑扎牢固。限位筋紧贴线盒，与主筋用粗铁丝绑扎，不允许点焊主筋。

建筑安装预留预埋施工详解，干货

1-主筋 2-12#铅丝绑扎 3-线盒 4-电焊5-附加钢筋

建筑安装预留预埋施工详解，干货

线盒安装：安装位置，标高准确

1）预埋线管安装要点

A、管线的排列不能紧靠在一起，至少间隙不小于20mm以上，管道交叉不能重叠三层或以上，避免影响楼板面标高。PVC线管敷设线路必须走最短路径，不能饶管。

B、直线管每隔1m用扎丝固定绑扎一处，线盒、灯头盒接头处左右50mm固定绑扎。

C、PVC线管管口由下往上预留的长度控制在80mm以内，方便以后做成品保护，管口由上往下预留的长度应控制在100mm以内，避免以后砌体施工弯断线管，二次配管时无法接驳。

D、线管在墙体中间最大管径不宜超过50mm，在楼板中不宜超过25mm,线管与建筑物、构筑物表面距离不应小于15mm,线管转角角度应大于90度。

2）预埋线管安装实例

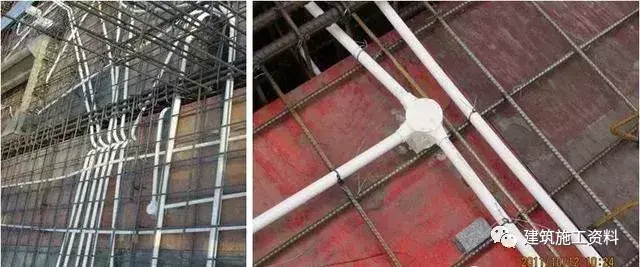

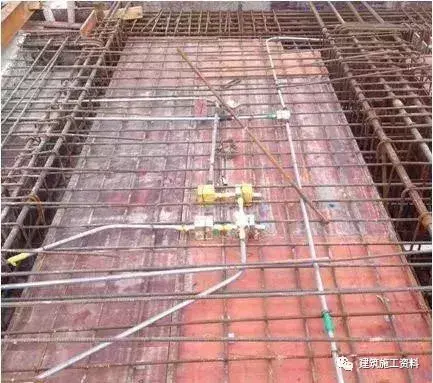

线管安装规范，绑扎牢固

建筑安装预留预埋施工详解，干货

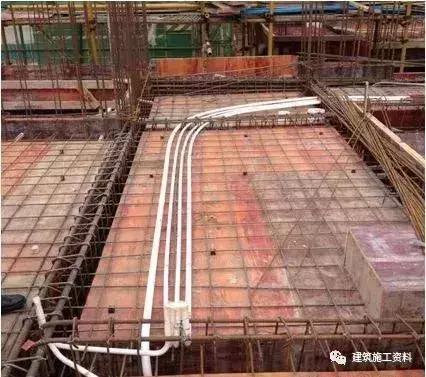

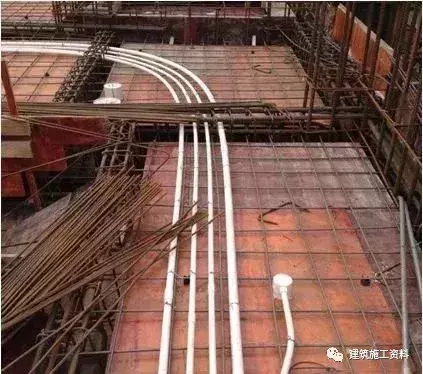

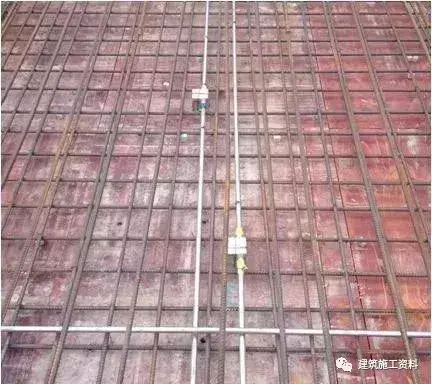

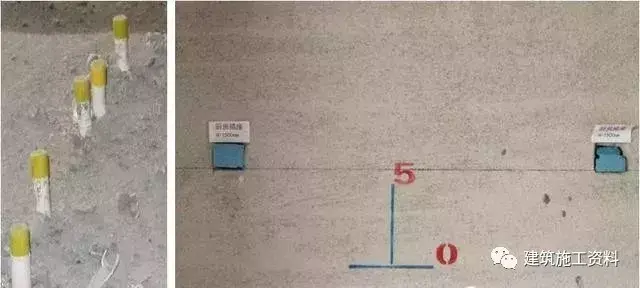

PVC线管安装：线管敷设间距规范，绑扎牢固线盒及外露管成品保护到位

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

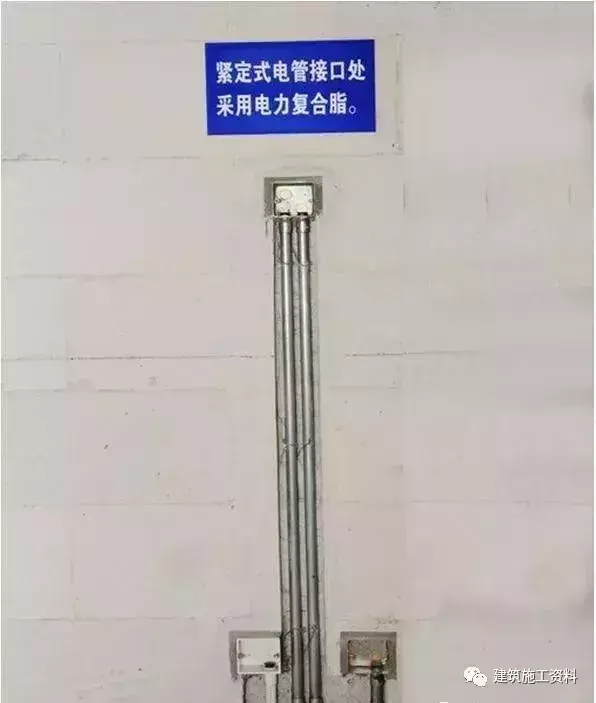

线管安装：镀锌管管暗敷横平竖直，间距一致，绑扎牢固线盒及外露管成品保护到位

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

1）二次预埋施工要点

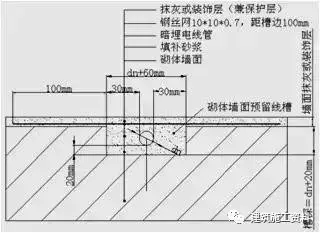

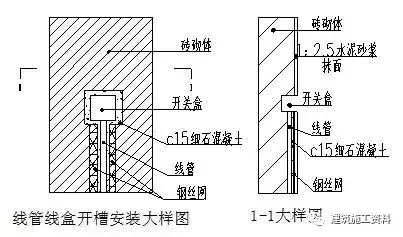

绝缘导管在砌体上剔槽埋设时，槽宽和槽深均比管外径大5mm～10mm，应采用强度等级不小于M10的水泥砂浆抹面保护，补槽砂浆应低于墙体表面2mm。

建筑安装预留预埋施工详解，干货

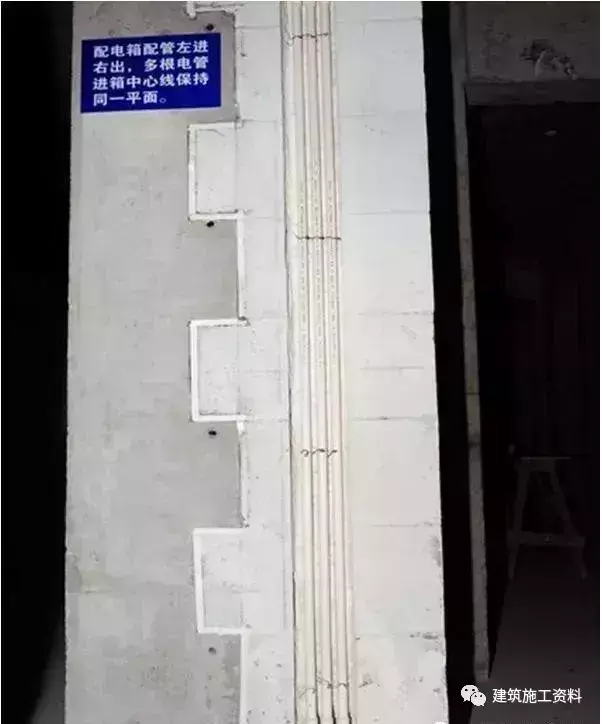

砌体墙线管敷设

建筑安装预留预埋施工详解，干货

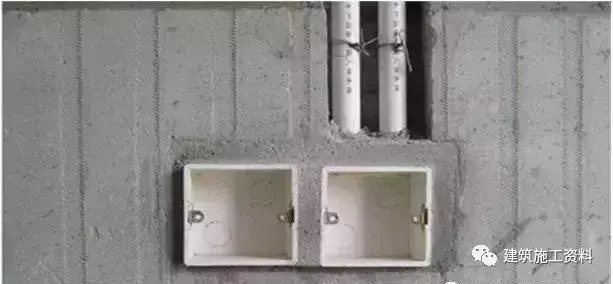

砌体墙线盒安装敷设

建筑安装预留预埋施工详解，干货

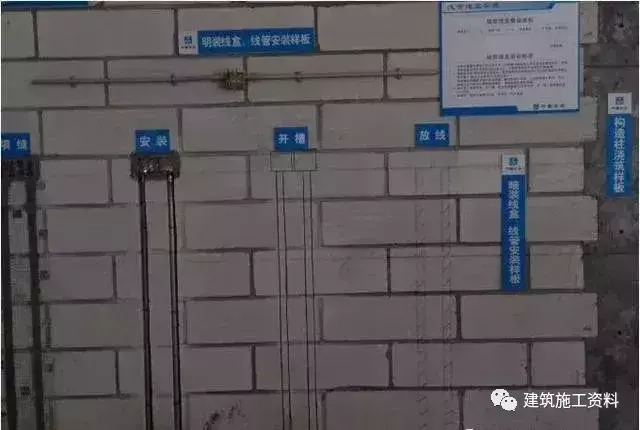

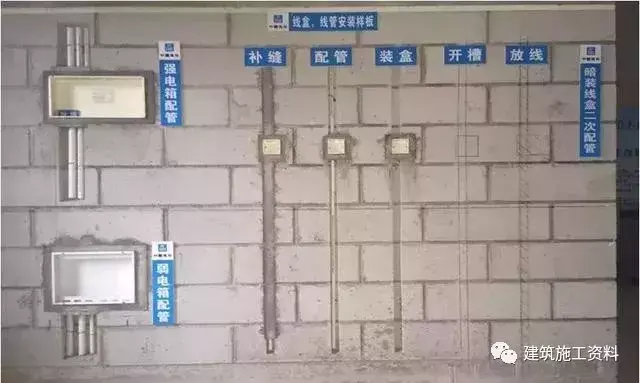

砌体墙线管线盒样板

2）线管二次预埋实例

建筑安装预留预埋施工详解，干货

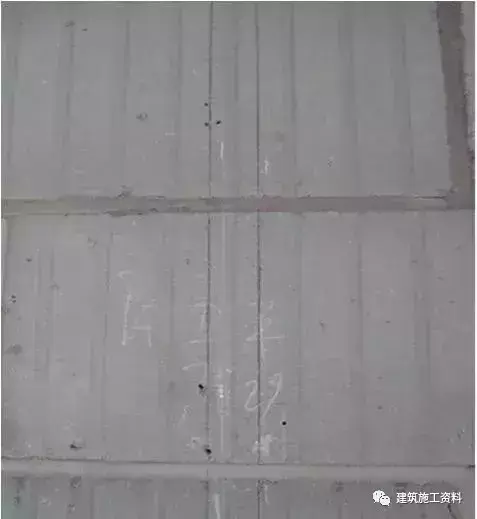

画线

建筑安装预留预埋施工详解，干货

开槽固定

建筑安装预留预埋施工详解，干货

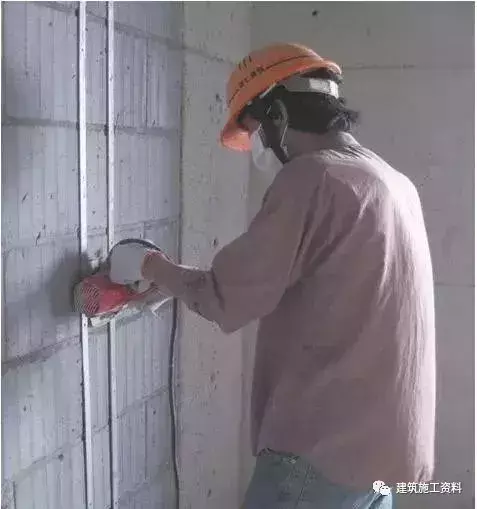

切槽

建筑安装预留预埋施工详解，干货

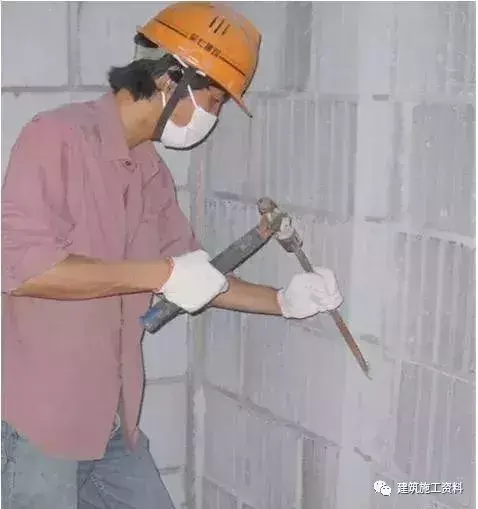

剔槽

建筑安装预留预埋施工详解，干货

剔槽完成

建筑安装预留预埋施工详解，干货

敷设管及固管

建筑安装预留预埋施工详解，干货

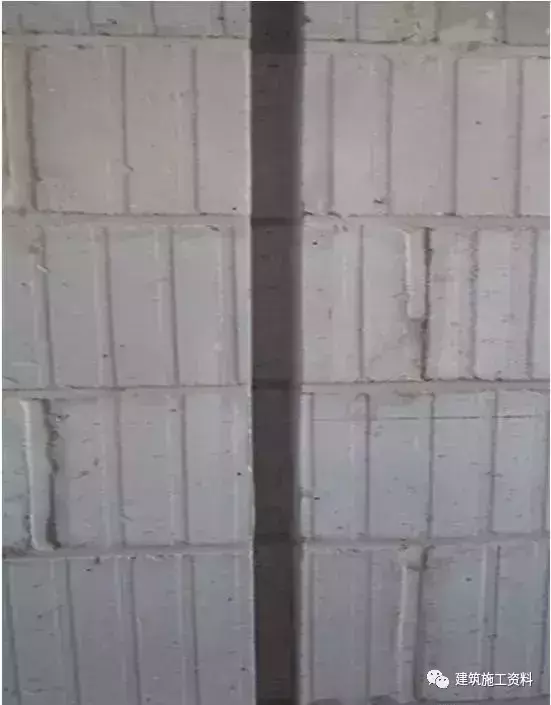

抹灰

建筑安装预留预埋施工详解，干货

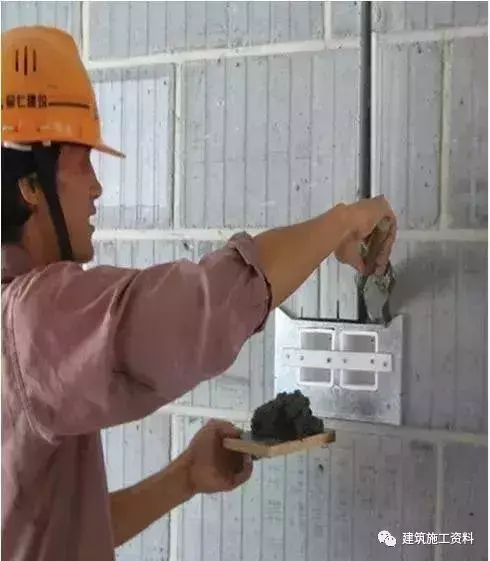

埋线盒

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

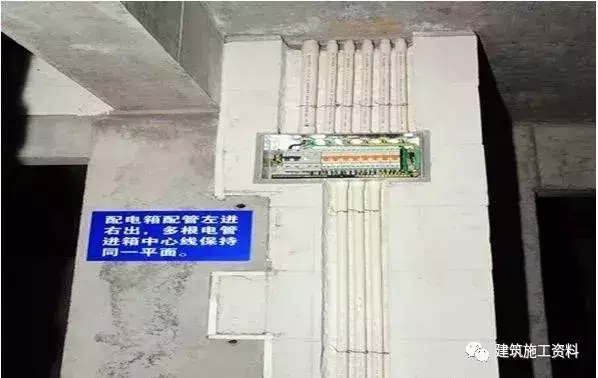

线管线盒敷设

建筑安装预留预埋施工详解，干货

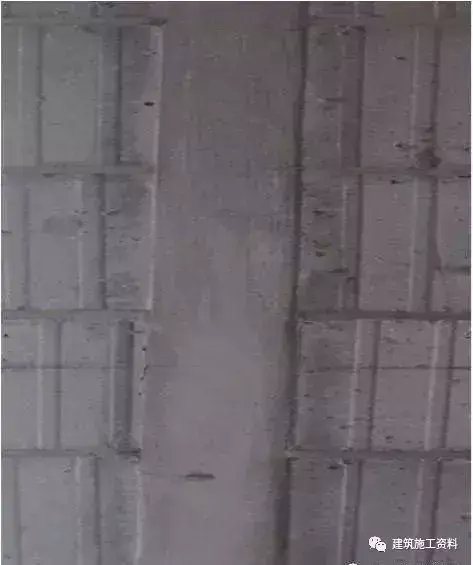

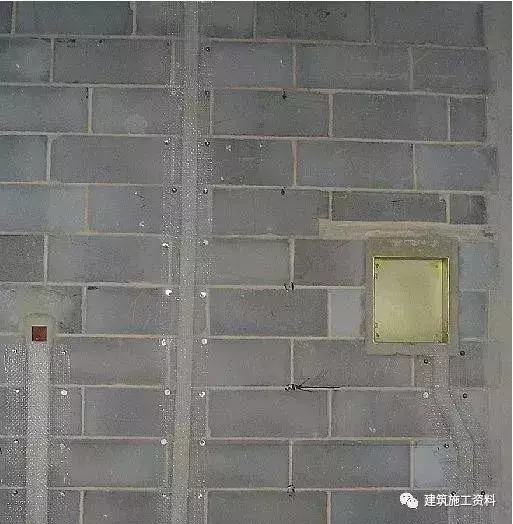

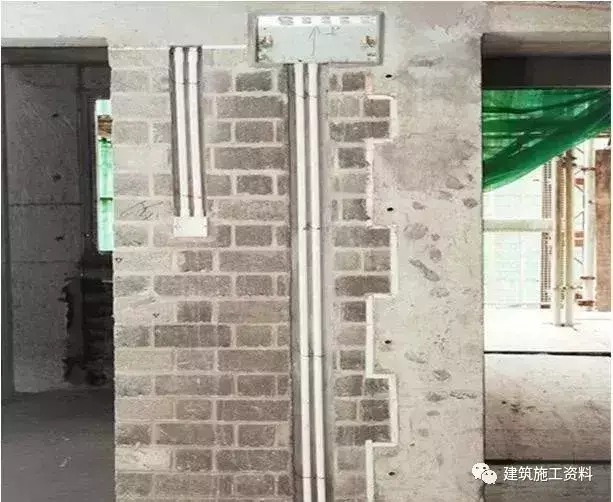

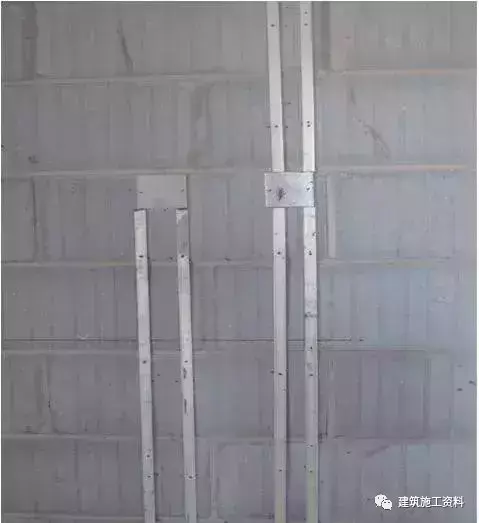

定位准确，剔槽规范，填缝平整

建筑安装预留预埋施工详解，干货

建筑安装预留预埋施工详解，干货

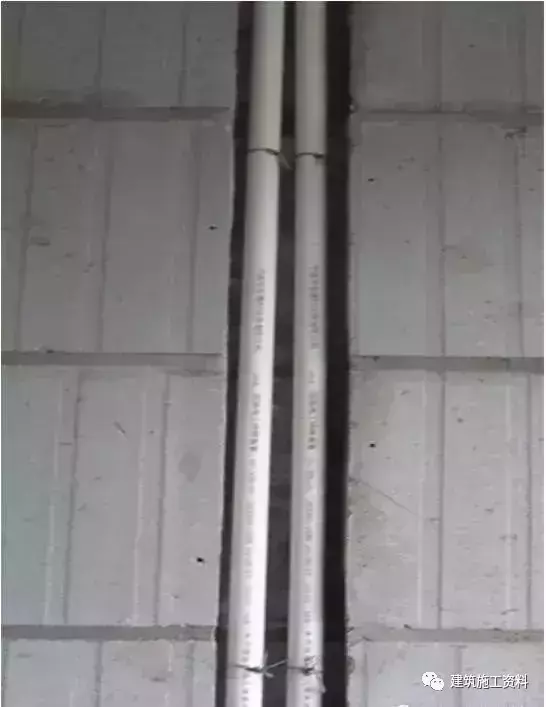

线管敷设

为防止施工半成品或成品被破坏，应采取合理措施加以保护

建筑安装预留预埋施工详解，干货

线管及线盒保护
